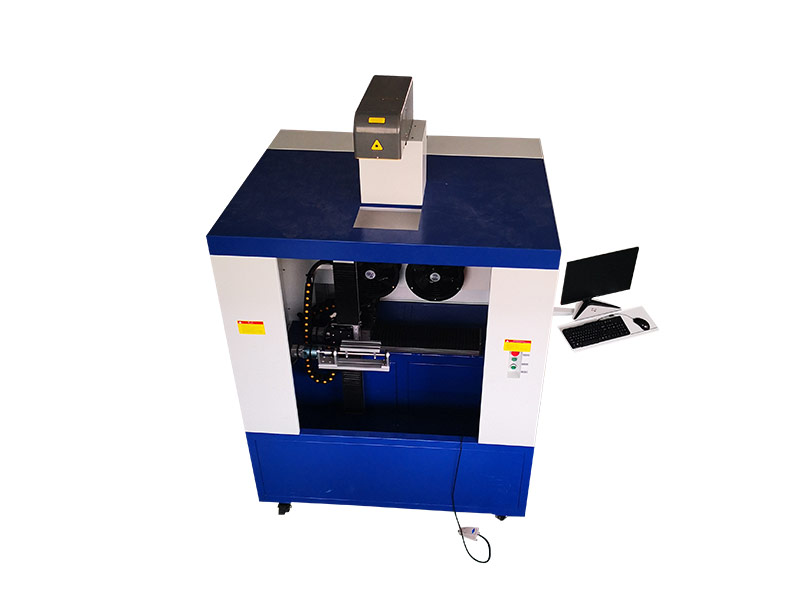

汽车内饰件五轴三维打标机

汽车内饰件五轴三维打标机

高架龙门式结构，横梁移动，拥有最大的加工空间，极高的动态性能 三维头实现了360度无限旋转，效率高，摆动头快速更换，无需调节
零售价
0.0
元
市场价
0.0
元
浏览量:
1000
产品编号
GN-3W1000
所属分类
切割机
数量
-
+
库存:
0
暂时无货
1
产品描述
参数
技术参数
应用

产品特点

针对汽车内饰行业内饰喷漆件，金玖激光与汽车内饰设计加工公司合作，通过多年的不断优化完善，

共同开发出三维五轴激光打标机GN-3D600/1000，愿为汽车内饰行业出一分力！GN-3D1000的优势在于，

能运用五轴机构对产品快速调整位置，配合曲面三维镭雕一次装夹完成产品多个面的镭雕，

改变以往镭雕打标范围小，拼接效果不好，效率上不去！

运用我们的设备，结合内饰件的喷漆，注塑工艺可以搭配出千变万化的效果。

激光镭雕的稳定性高，一致性好，可以通过改变镭雕的线条、图案，

加上油漆颜色能够做出内饰件行业独特的花纹，透光等不同效果，引领汽车内饰新潮流！
三维五轴激光切割 002三维五轴激光切割 002

扫二维码用手机看
未找到相应参数组，请于后台属性模板中添加

设备配置表

序号

型号

规格

数量（台）

备注

1

30W激光器

30W

1



2

3D打标头



1

定制曲面镭雕振镜系统，集成3D打标软件

3

电脑



1



4

机架



1

封闭式

5

打标范围



1

1000*200mm

6

五轴旋转机构



1

五轴 ：XYZ三滑台，两个旋转轴

含五轴运动控制系统

（配合3D打标实现三维打标）

五轴旋转机构参数：

X轴：精密丝杆模组，行程500mm.

Y轴：精密丝杆模组，行程150mm.

Z轴：精密丝杆模组，行程500mm.

A轴：精密中空旋转台，行程-180到180度

B轴：精密减速机，行程-90到90度

标配五套松下伺服电机

7

风机



1

750W

8

工具箱



1

标配



打标参数

1

平均输出功率

30W

2

最大打标线速度

12000mm/s

3

激光波长

1064nm

4

打标范围

600mm×600mm/1000mm*1000mm（3D打标角度0—60度）

5

激光重复频率

20KHz-1000KHz （可调）

6

功率调整范围

0%-100%

7

最小字符

0.2mmX0.2mm

8

标刻深度

0.01-0.03 mm（视材质而定）

9

重复精度

0.01mm

10

最小线宽

0.017mm

11

整机耗电功率

≤2000w

12

冷却系统

风冷

13

控制接口

USB

14

连续工作时间

24h

15

设备工作环境

干净无灰尘或灰尘较少

16

电源要求

AC220V/50HZ
